Новым направлением в работе нашего предприятия становится модернизация и ремонт компрессоров с целью обеспечения производительности не ниже проектной и повышения КПД (1-1,5 %) при снижении энергозатрат, увеличение межремонтных периодов и эксплуатационной надежности.  Модернизация оборудования производится на производственной базе «Николаевэнергомаш», ремонт на территории Заказчика. Этот объем работ рекомендуется выполнять для компрессоров, имеющих значительную наработку. Модернизация обеспечивает улучшение параметров компрессора и их стабильное поддержание и включает: изменение конструкции ротора, замену диффузоров и диафрагм, конструктивное изменение трубок в трубных пучках концевого и промежуточного воздухоохладителей, изменение передаточного отношения редукторной пары с целью изменения числа оборотов компрессора, замену вкладышей подшипников.
МОДЕРНИЗАЦИЯ ТУРБОКОМПРЕССОРНЫХ АГРЕГАТОВ ТИПА К-250

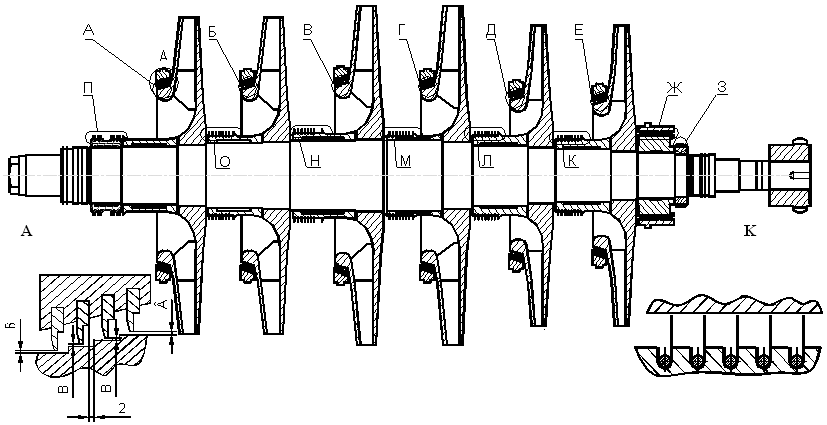

Ротор турбокомпрессора К-250 до модернизации
Ротор турбокомпрессора К-250 после модернизации
МОДЕРНИЗАЦИЯ ТУРБОКОМПРЕССОРНЫХ АГЕГАТОВ ТИПА К-500
Ротор турбокомпрессора К-500 до модернизации
Ротор турбокомпрессора К-500 после модернизации
Модернизация компрессора К-250/500
Модернизация компрессора и вспомогательного оборудования включает:
- Изменение конструкции ротора и корпуса компрессора;
- Замена диффузоров I ступени;
- Конструктивное изменение трубок в трубных пучках концевого и промежуточного воздухоохладителей;
- Изменение передаточного отношения редукторной пары с целью изменения числа оборотов компрессора (11230/77500 об/мин);
- Замену вкладышей подшипников.
Модернизации подлежат ротора компрессоров К-250/500 находящихся в эксплуатации у заказчика. На предприятии имеется обменный фонд.
| вкладыши машинные: |
опорно-упорный
опорный |
чертеж 280Н.14СБ / 0450.14СБ;
чертеж 280Н.13СБ / 1Х03.13СБ; |
| вкладыши редукторные: |
опорно-упорный
опорный
опорный |
чертеж 353.14СБ / 252.14СБ;
чертеж 353.13СБ / 252.13СБ1;
чертеж 353.13СБ1 / 252.13СБ2; |
| комплект уплотнений |
|
чертеж 280Н.08СБМ / 1317.08СБМ; |
| комплект муфты зубчатой |
|
чертеж У04.27СБ / У07.27СБ; |
| зубчатая передача с комплектом муфт зубчатых; |
Перед выполнением данного вида работ на предприятии заказчика проводится технический аудит состояния компрессоров для определения полного перечня работ.
Шефмонтаж, пуск-наладка, техническое руководство и участие в приемочных испытаниях поставляемого оборудования производятся шефперсоналом завода «Николаевэнергомаш». При нормальной эксплуатации компрессора отпадает необходимость проведения средних и капитальных ремонтов в течение 3-5 лет.
